Vectorworks「線分を変換」の使い方｜3D図形から2D図形に変換する方法も解説

本日もNAVYNOTEをご覧いただき、ありがとうございます。NavY（@neibiiii）です。

今回は、Vectorworksの「線分に変換」の使い方をご紹介します。

「線分に変換」は、円や四角形などの図形を、複数の直線に変える機能です。図形の一部分を編集したいときや、3Dモデルを2Dの線画にしたいときに便利です。

この記事では、2D図形と3Dモデルの操作手順を、画像付きで解説します。

※操作例には、Vectorworks Fundamentals 2022のWindows版を使用しています。バージョンや作業画面によって、表示が異なる場合があります。

この記事の目次

1．2D図形を線分に変換する

「線分に変換」を使うと、円や四角形などの図形を、複数の直線に分けることができます。変換後は、線を1本ずつ移動したり、不要な部分を削除したりできます。

まずは、円を線分に変換する手順を見ていきましょう。

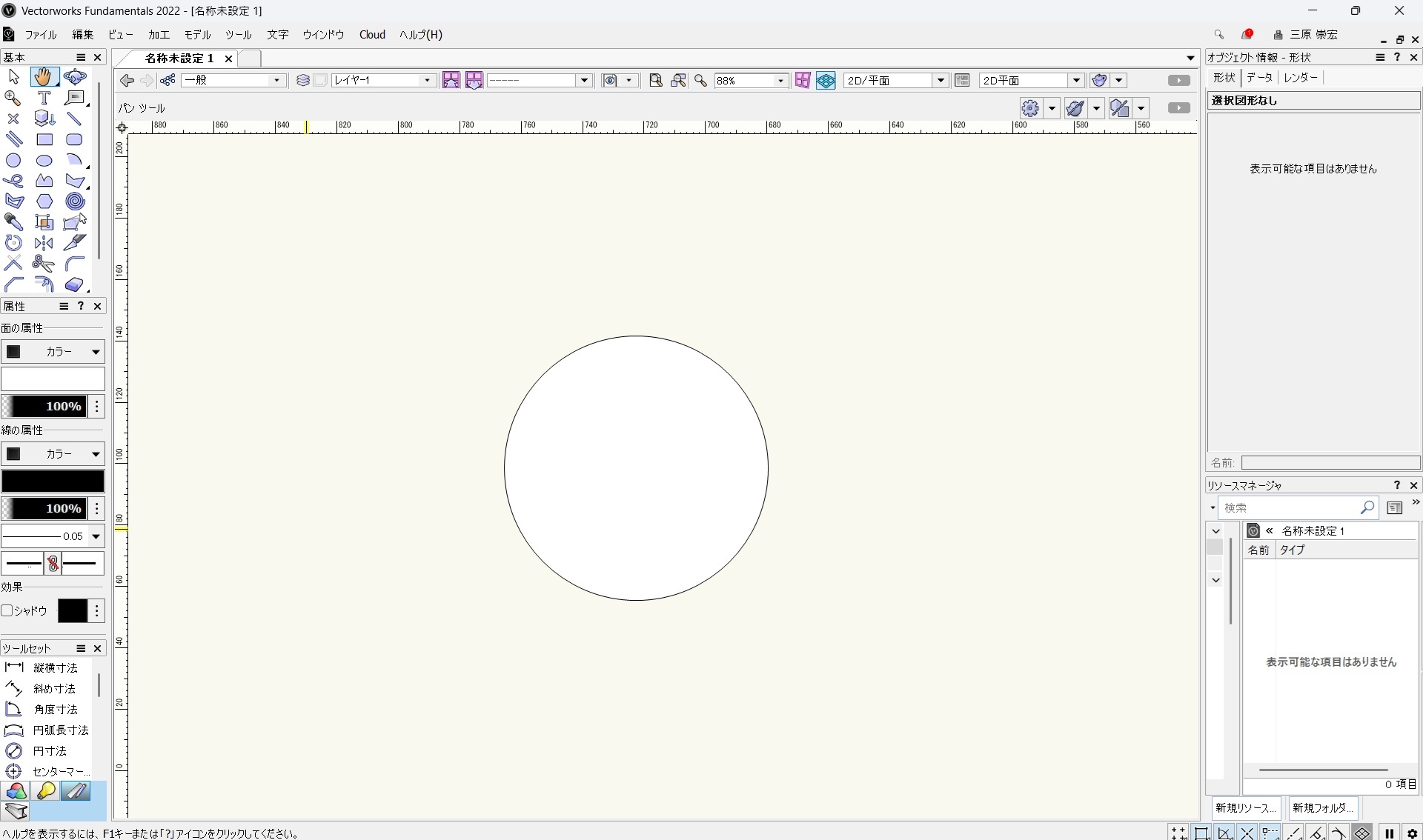

線分に変換したい円を選択します。

図形を選択した状態で、メニューバーから［加工］→［変換］→［線分に変換］を選択します。

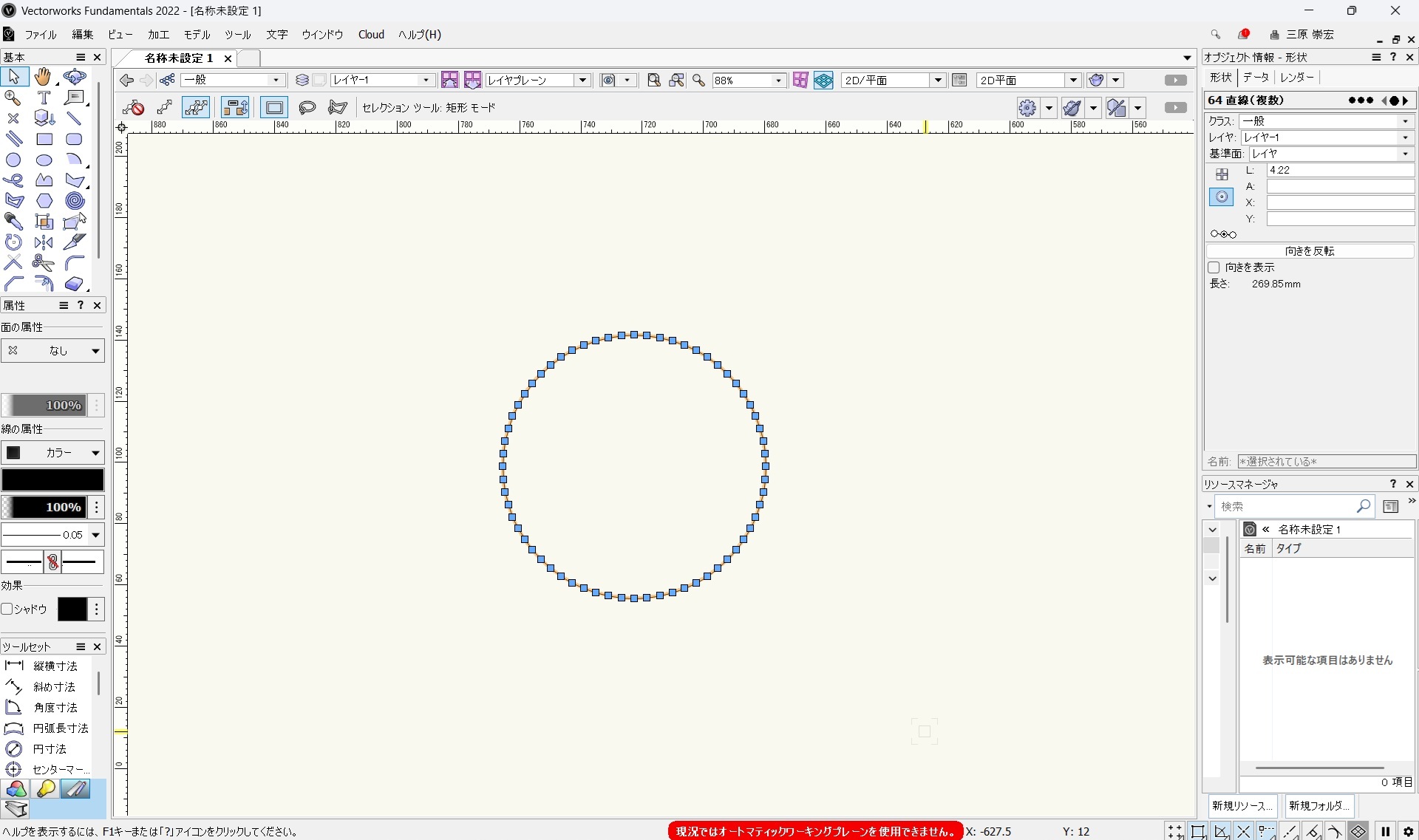

円の輪郭が、細かな直線の集まりに変わります。

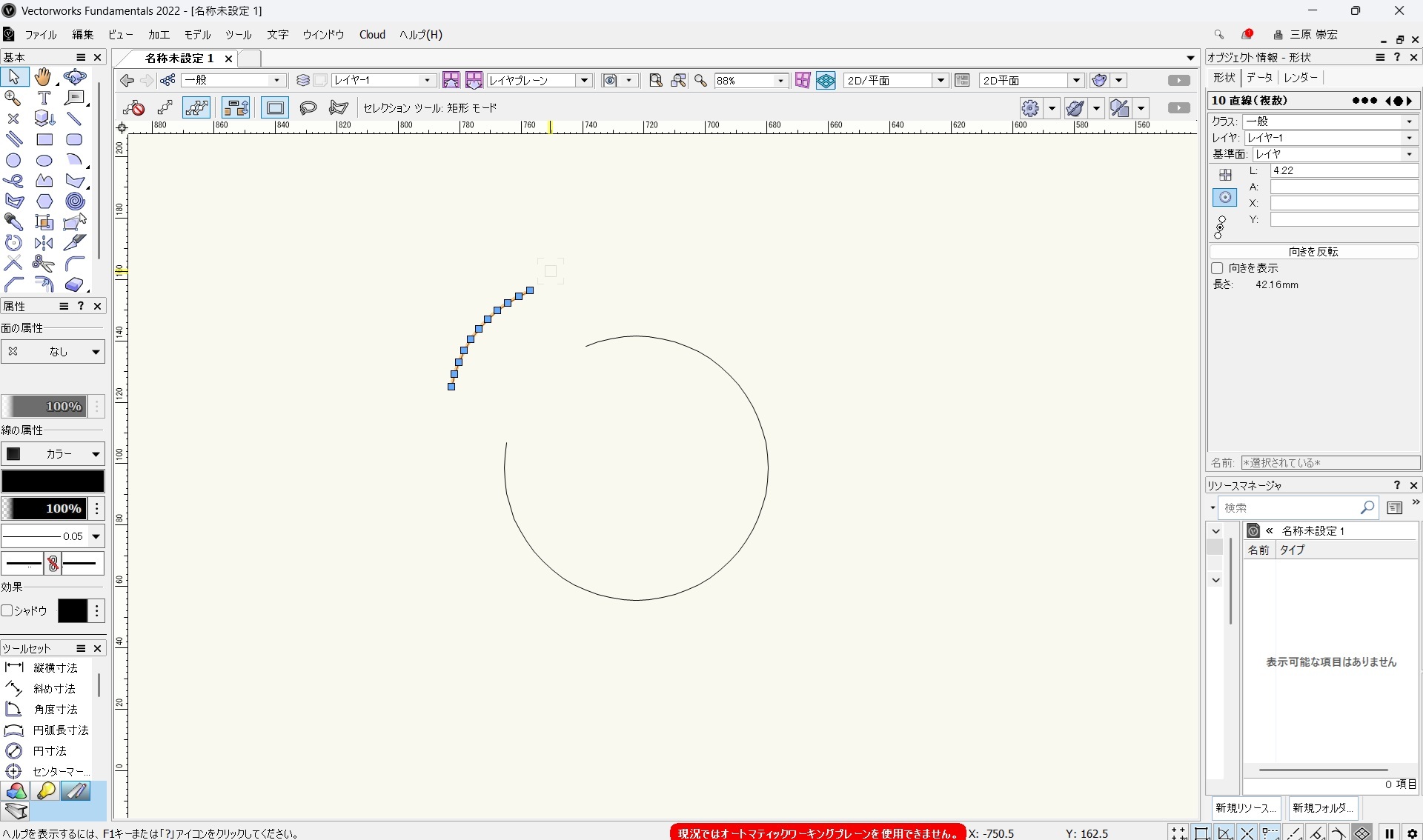

変換後は、一部分の線だけを選択して、移動や削除ができます。グループになっている場合は、グループ内に入るか、グループを解除して編集します。

ポイント：変換後は円図形ではなくなるため、半径を指定するような編集はできなくなります。元の円を残したい場合は、複製してから変換しましょう。

3Dモデルも、先ほどと同じ「線分に変換」の操作で、2Dの線画に変換できます。

変換時には、奥に隠れた線を表示するか、省略するかを選べます。ここでは、椅子の3Dモデルを例に、操作手順を紹介します。

まず、3Dモデルを線画にしたい向きで表示します。正面の線画なら正面から、立体感のある線画なら斜めから表示しておきます。

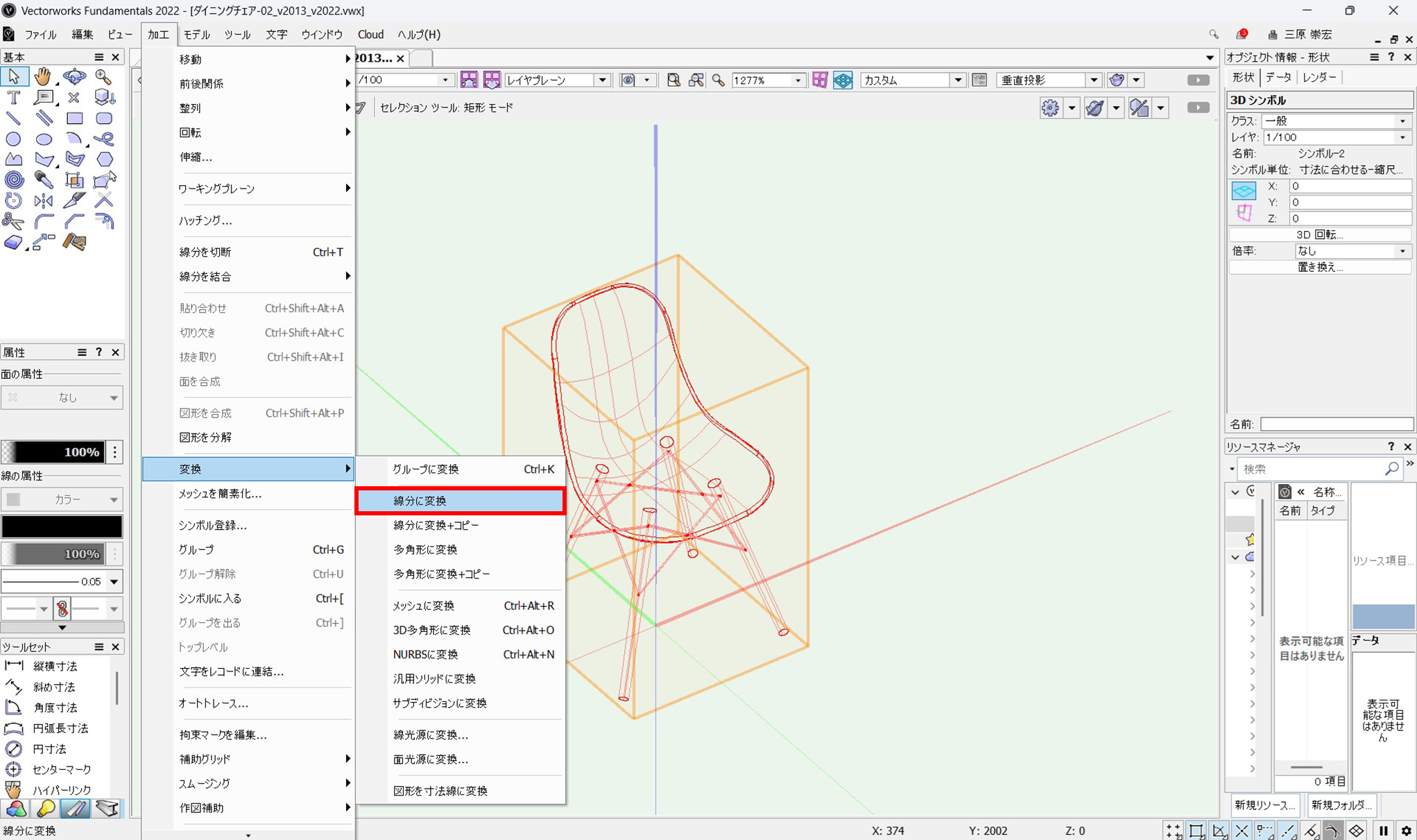

モデルを選択し、［加工］→［変換］→［線分に変換］を実行します。

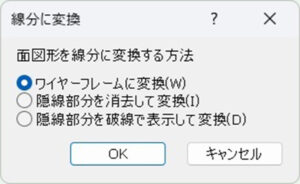

「線分に変換」のダイアログが表示されます。今回は、見える線を中心にすっきりした線画を作るため、「陰線部分を消去して変換」を選び、［OK］をクリックします。

「陰線」とは、手前の面に隠れて見えない線のことです。この設定では、座面の裏側や背もたれの奥などに隠れた線を省いて変換します。

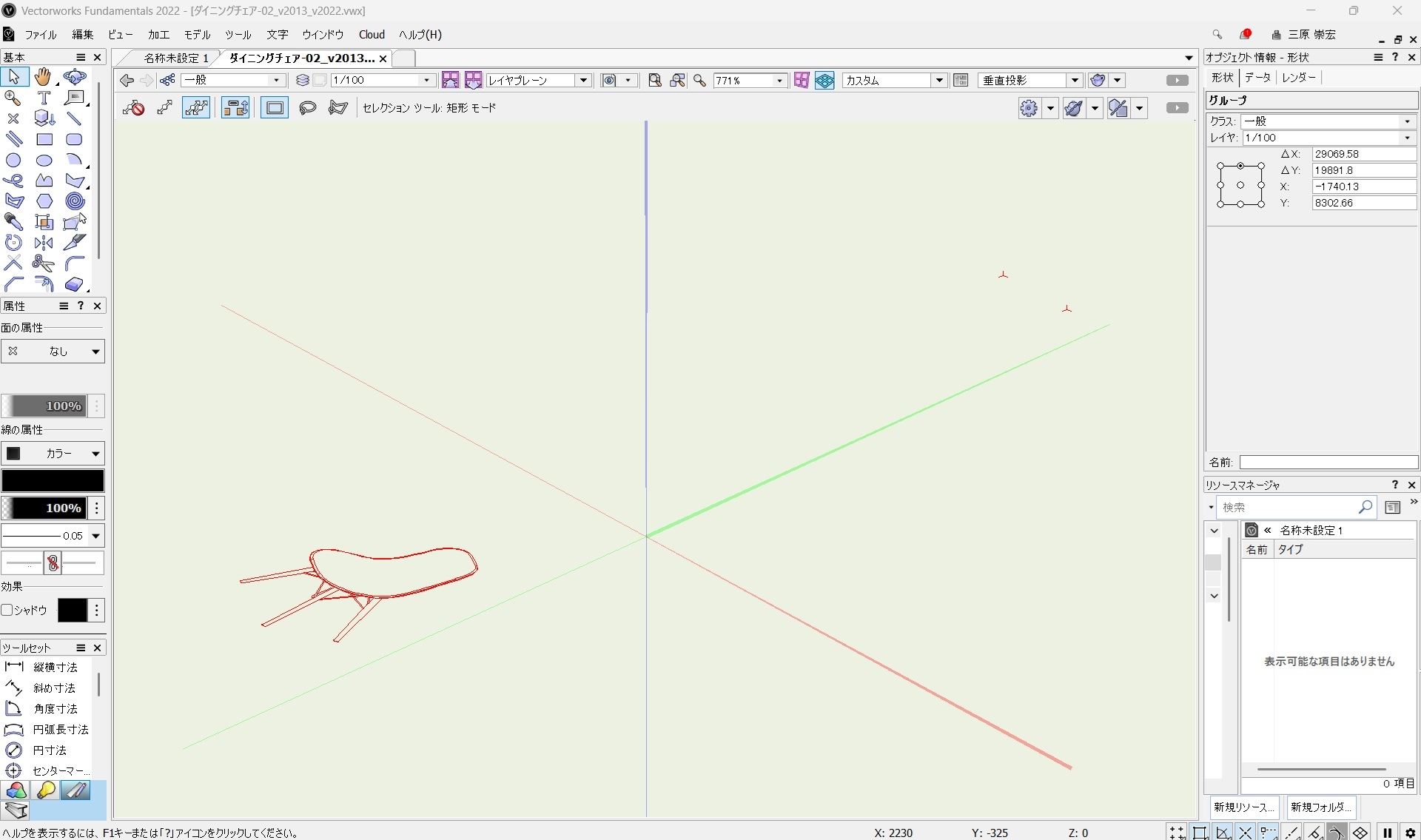

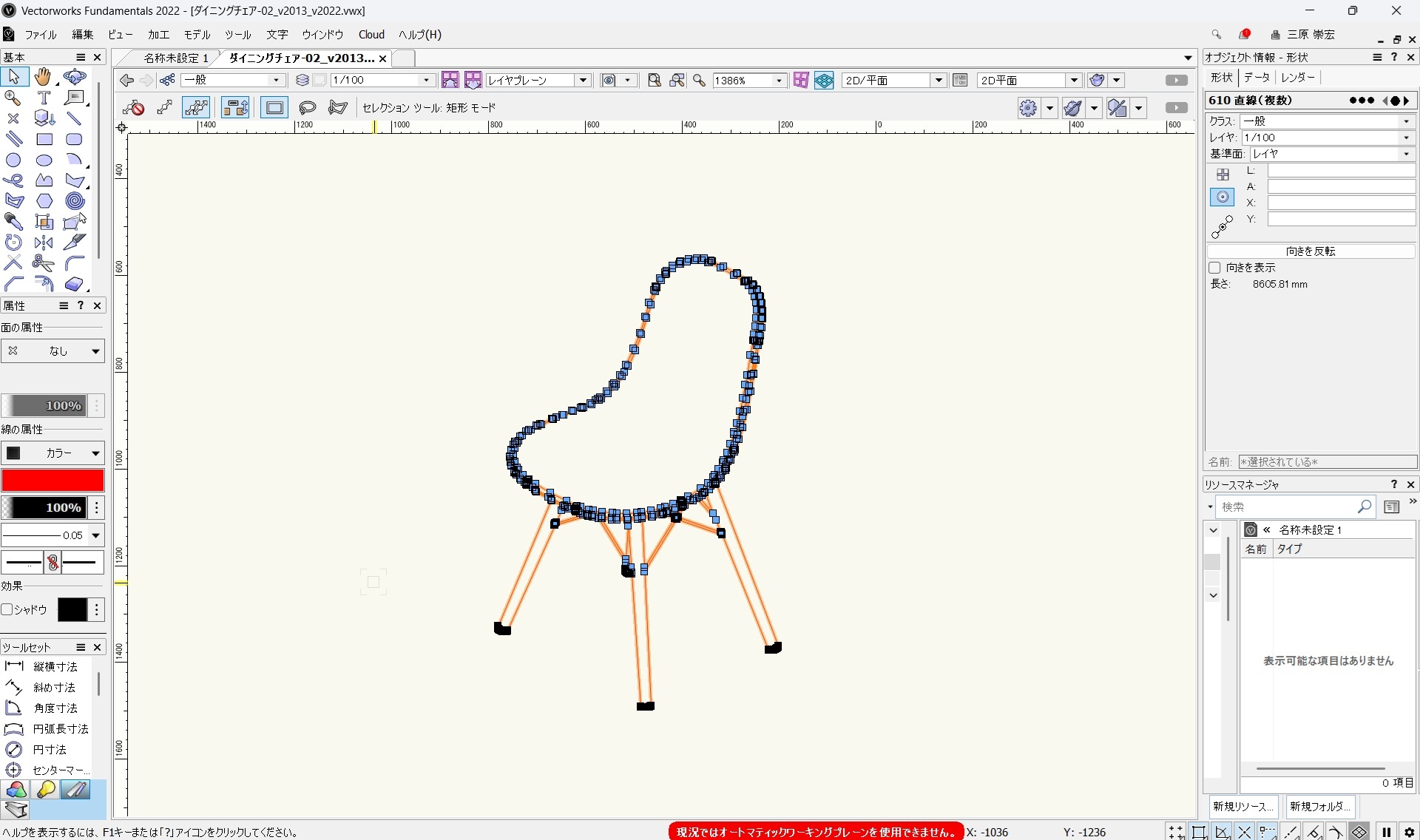

変換された線画は、2D平面上に配置されます。斜めからのビューのままでは、次のように見えることがあります。

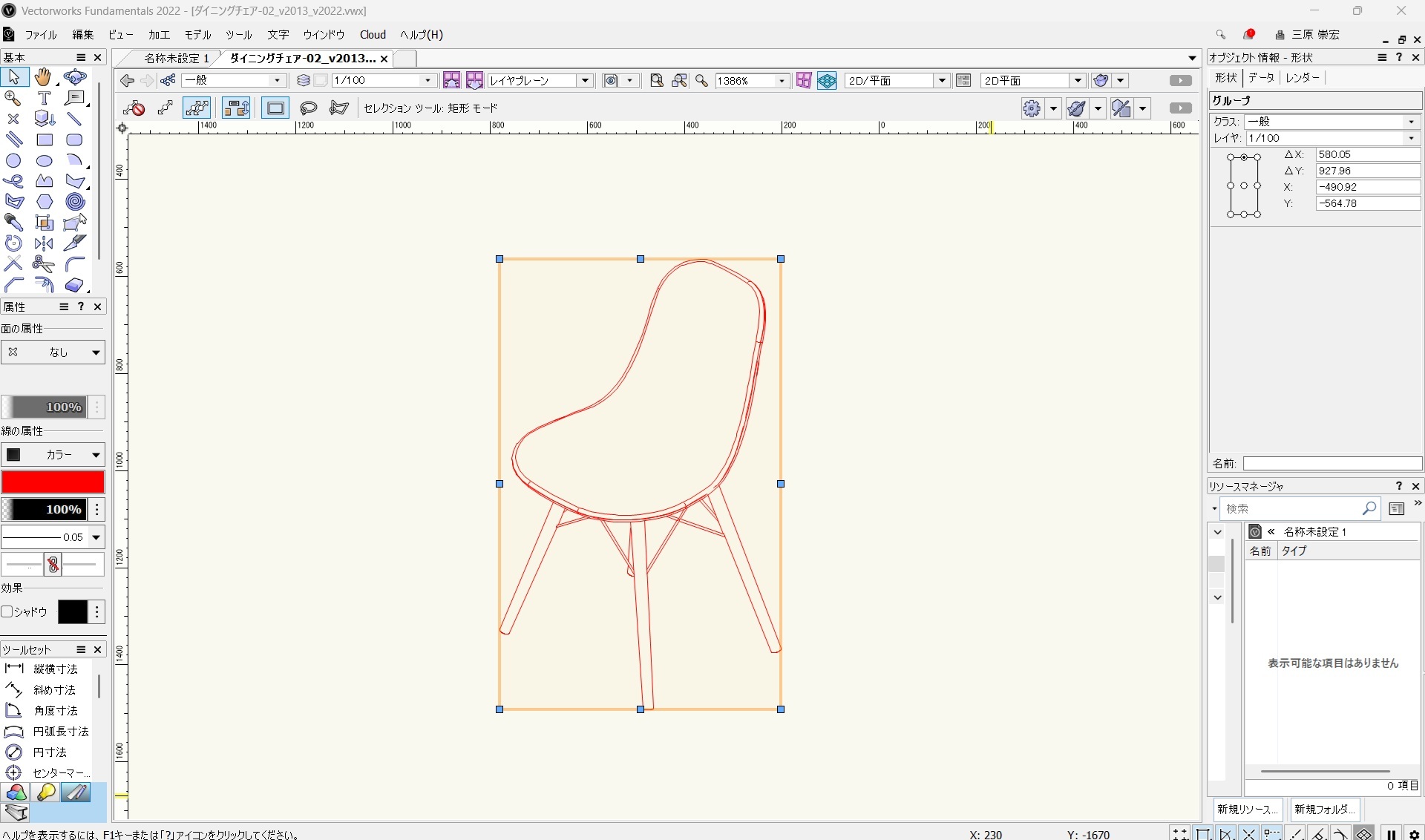

ビューを「2D平面」に切り替えます。Windows版では、ショートカットのCtrl＋5でも切り替えられます。

変換された図形はグループになっています。グループ内に入るか、グループを解除すると、それぞれの線を編集できます。

不要な線を削除したり、線の太さを調整したりして、図面に合わせて整えましょう。

3Dモデルを線分に変換するときは、隠れた線の扱いによって、仕上がりが変わります。

今回は「陰線部分を消去して変換」を使用しましたが、隠れた線も表示したり、破線で表示したりする方法も選べます。

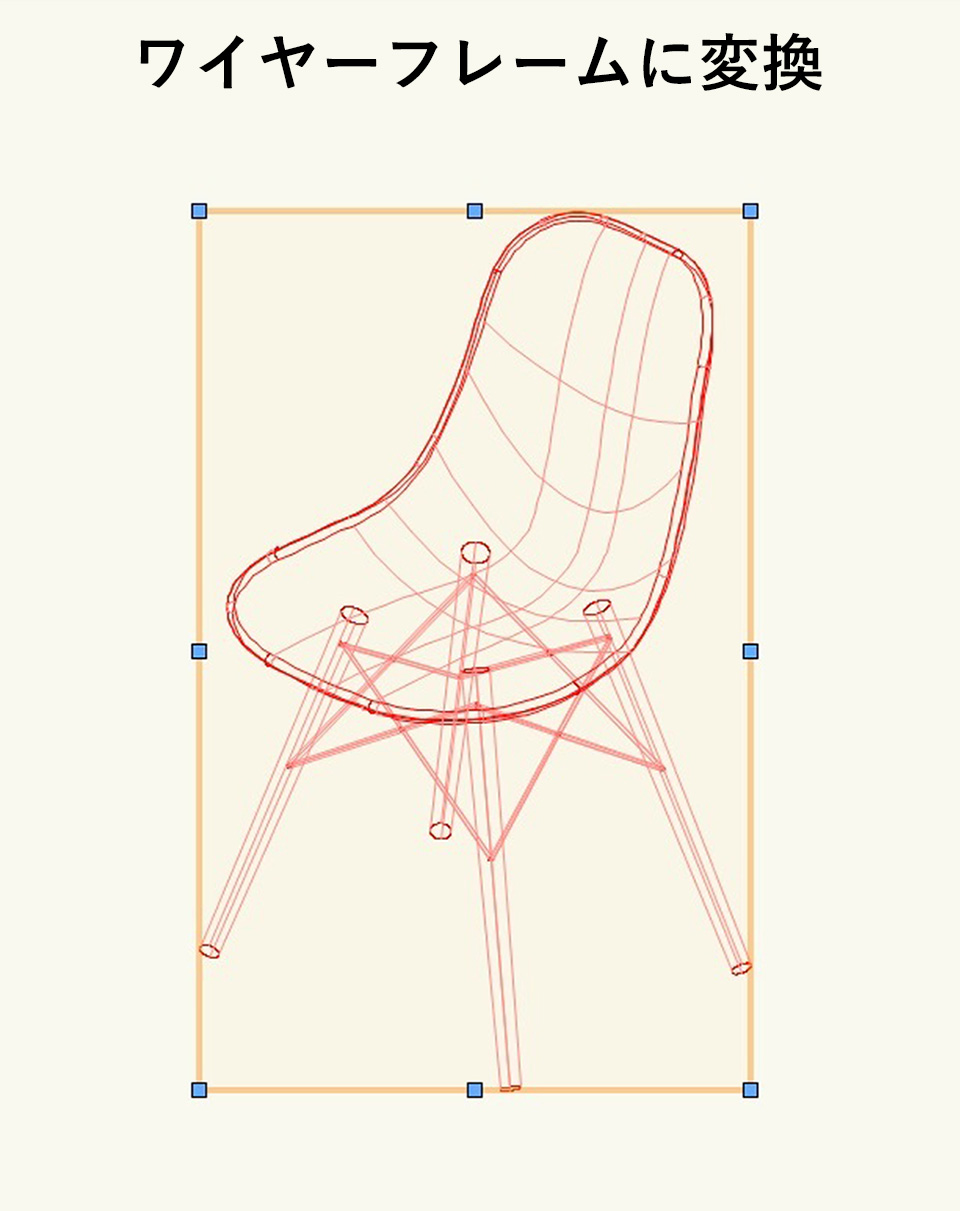

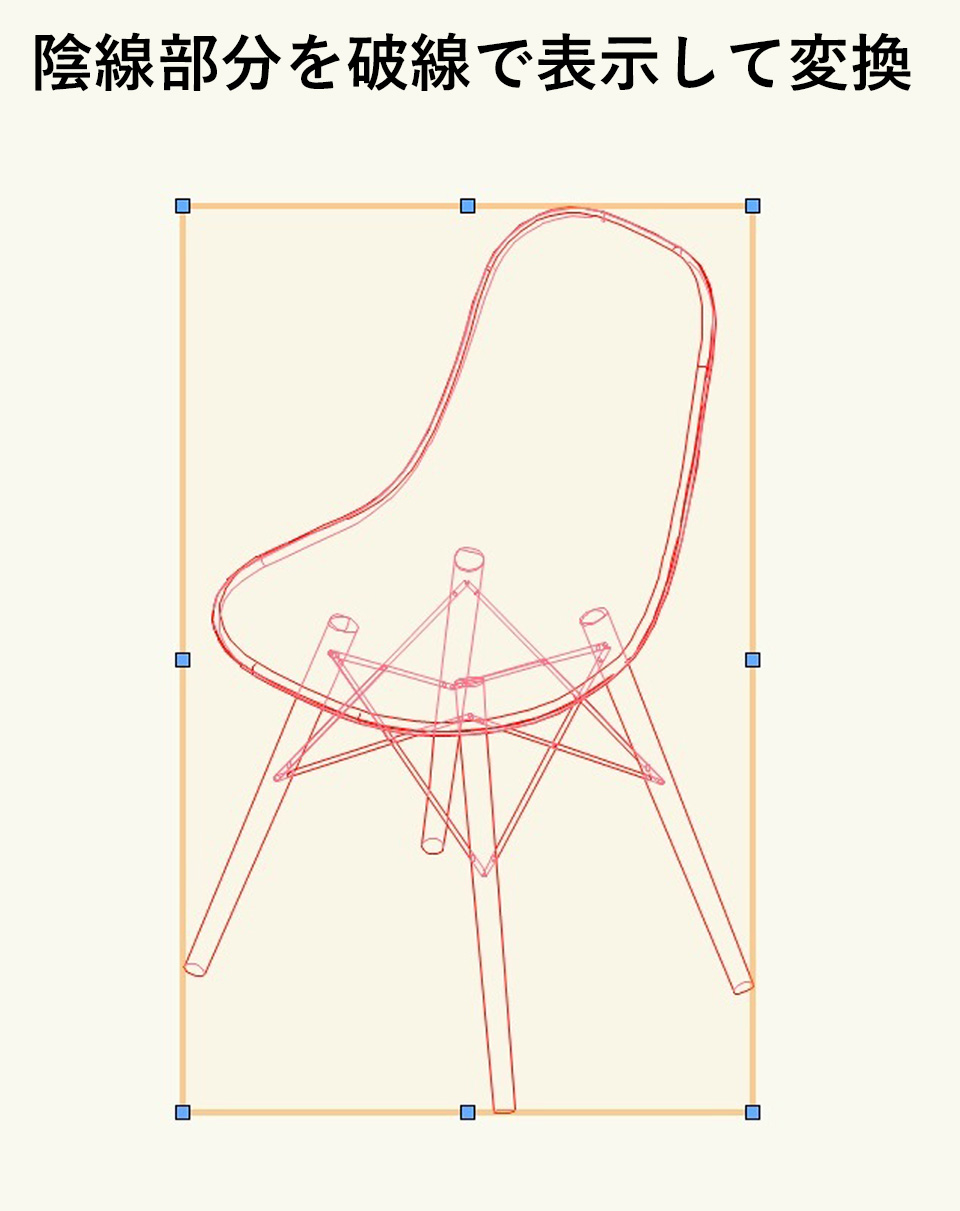

以下の画像で、変換方法による線の出方の違いを比較してみてください。
