本日も記事をお読み頂きありがとうございます。ネイビー(@neibiiiiです。

今回はVectorworksで図面を書き始める前に設定が必要な「用紙設定」の使い方についてご紹介致します。基礎的なことですが、新しい図面を書き始める度に新しいVectorworksファイルを作ることになりますので、正しい用紙設定を知っておくのが良いかと思います。

※こちらの記事では、Vectorworks2018年度版 Windows用を使用しています。



用紙設定の使い方

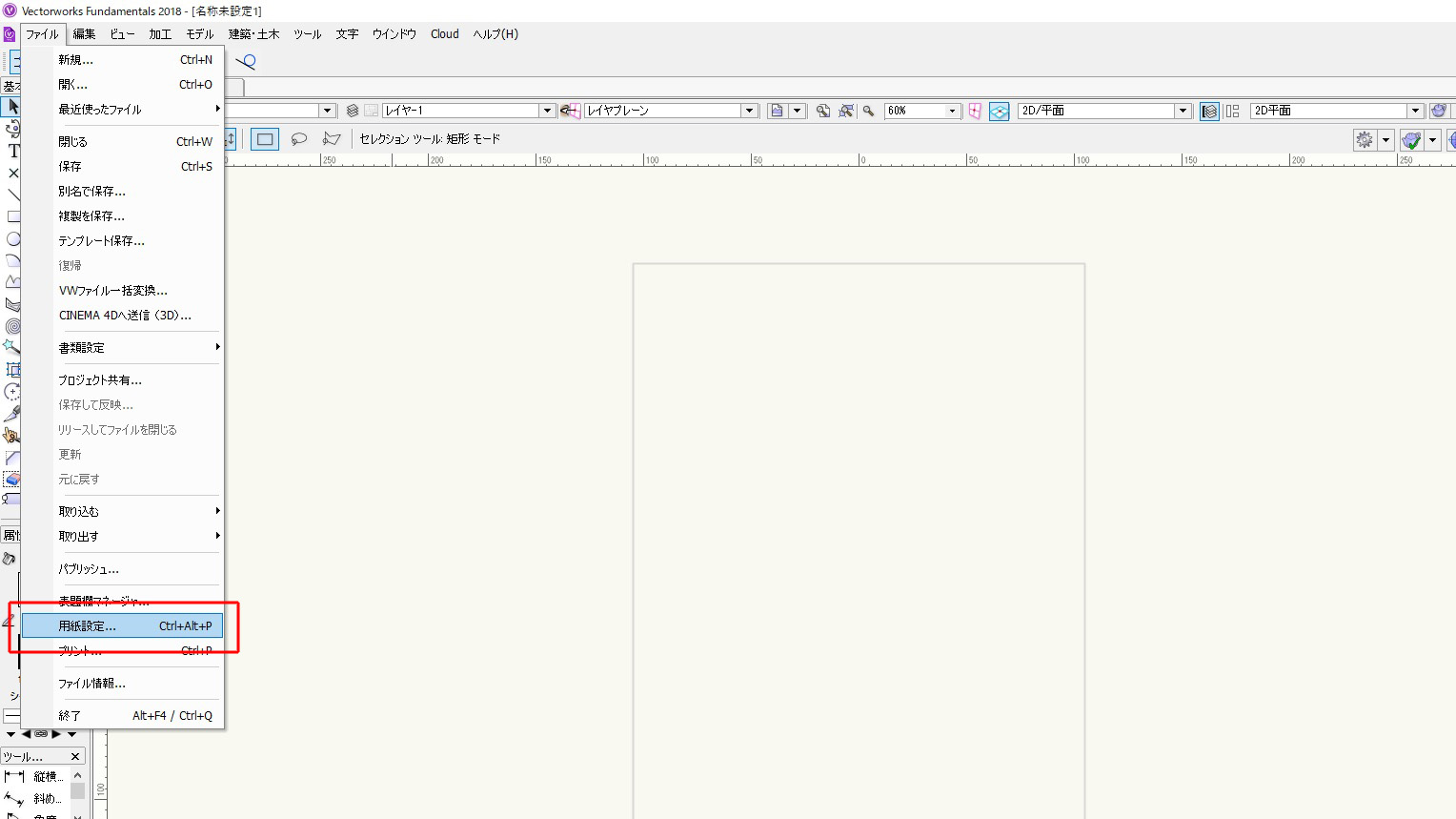

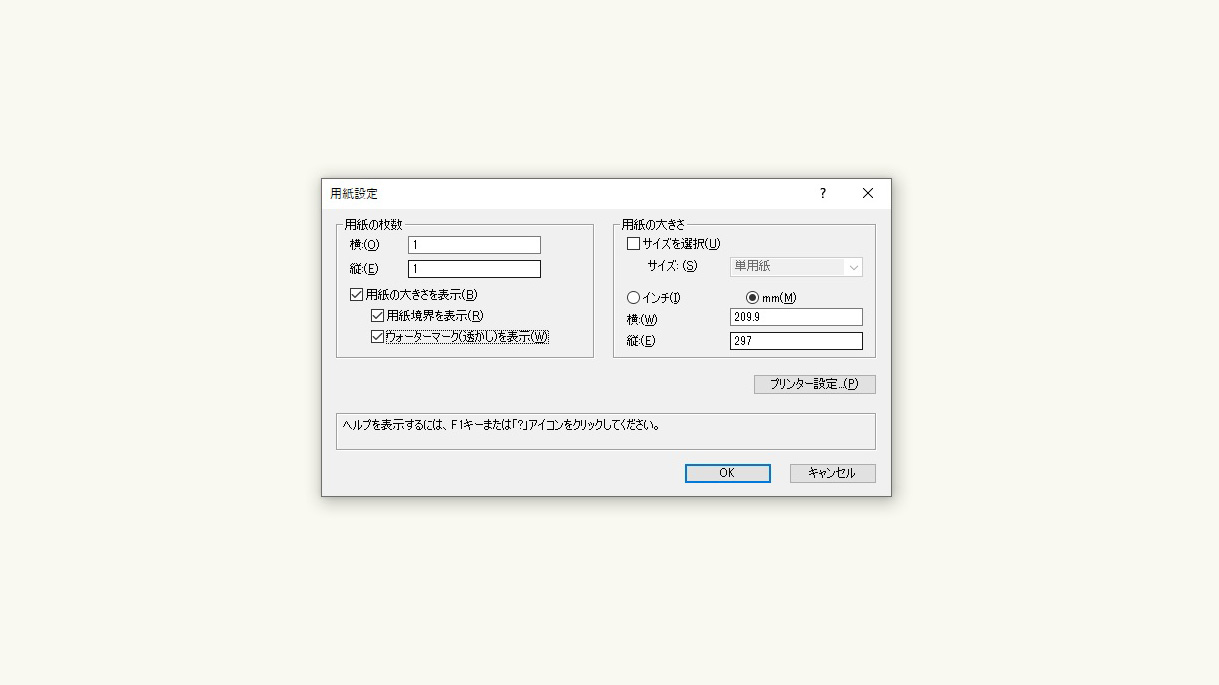

用紙設定は、「メニューバー」→「ファイル」→「用紙設定」をクリックすることで、このようなダイアログが表示されます。用紙の枚数は横・縦を基準とされており、横の枚数、縦の枚数を増やすことで用紙枚数を増やしていくことができます。

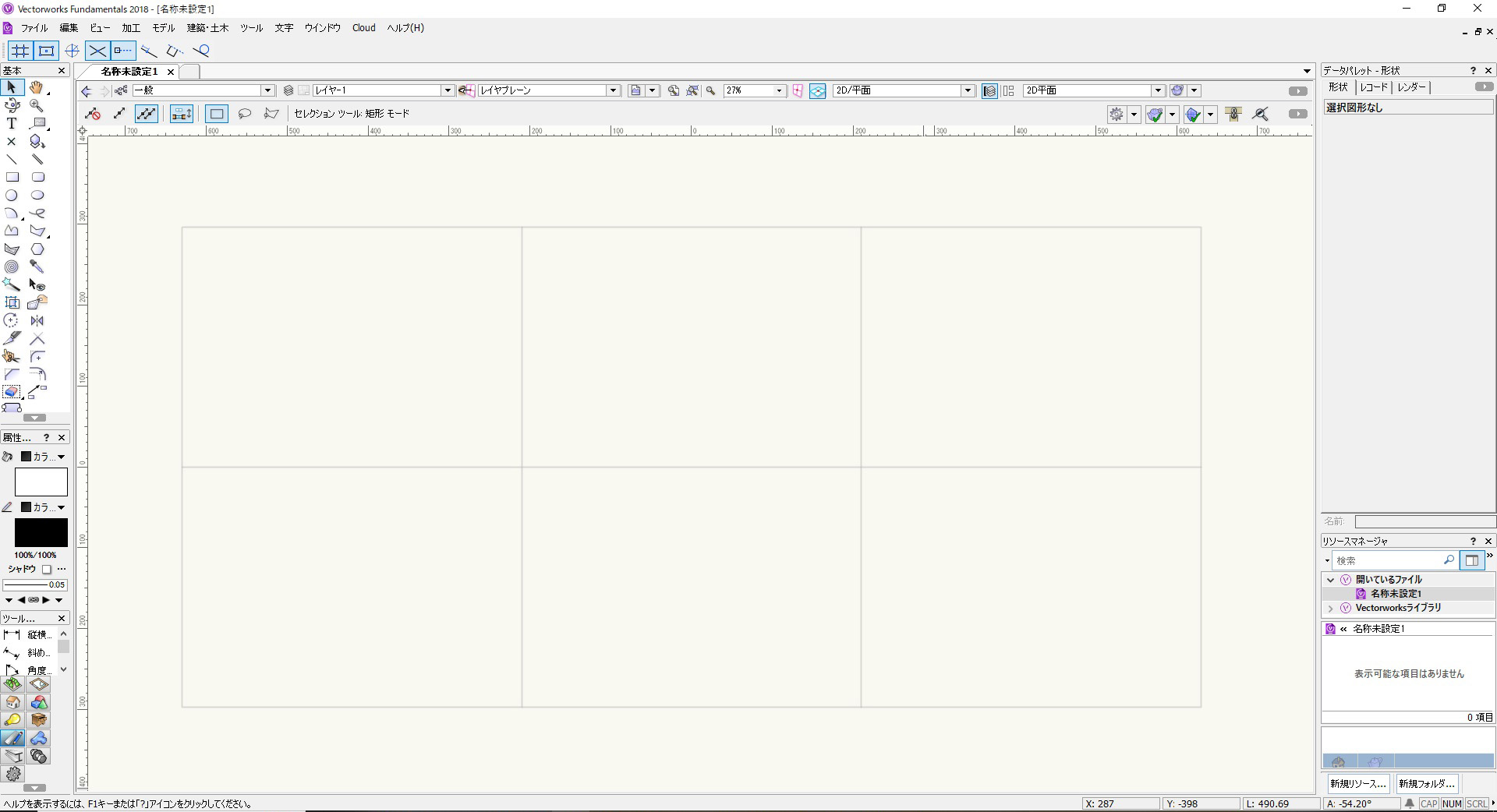

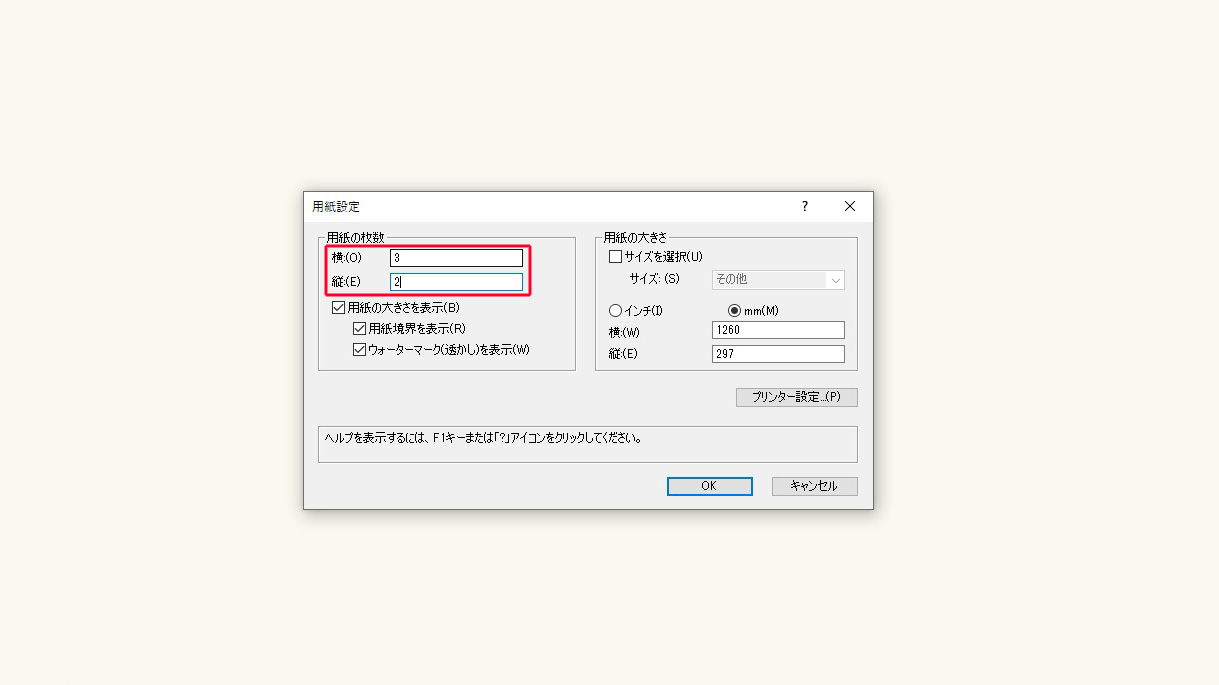

今は横に1、縦に1していますので、1枚の用紙が作成できます。例えば3枚の用紙を作りたいとした場合は、横3、縦1で横長の用紙が出来ます。横1、縦3で縦長の用紙が出来ます。といった具合に用紙設定が可能です。

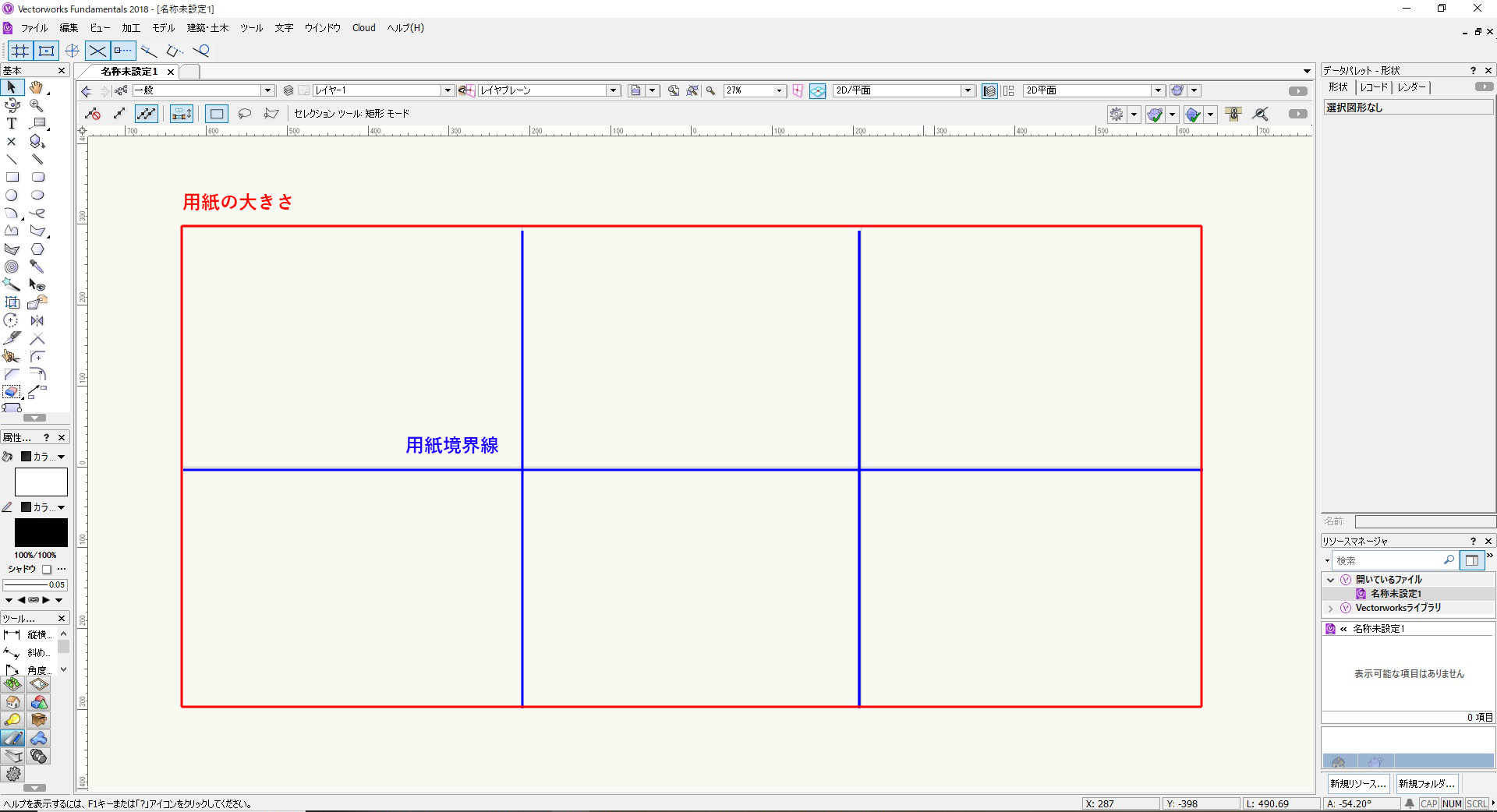

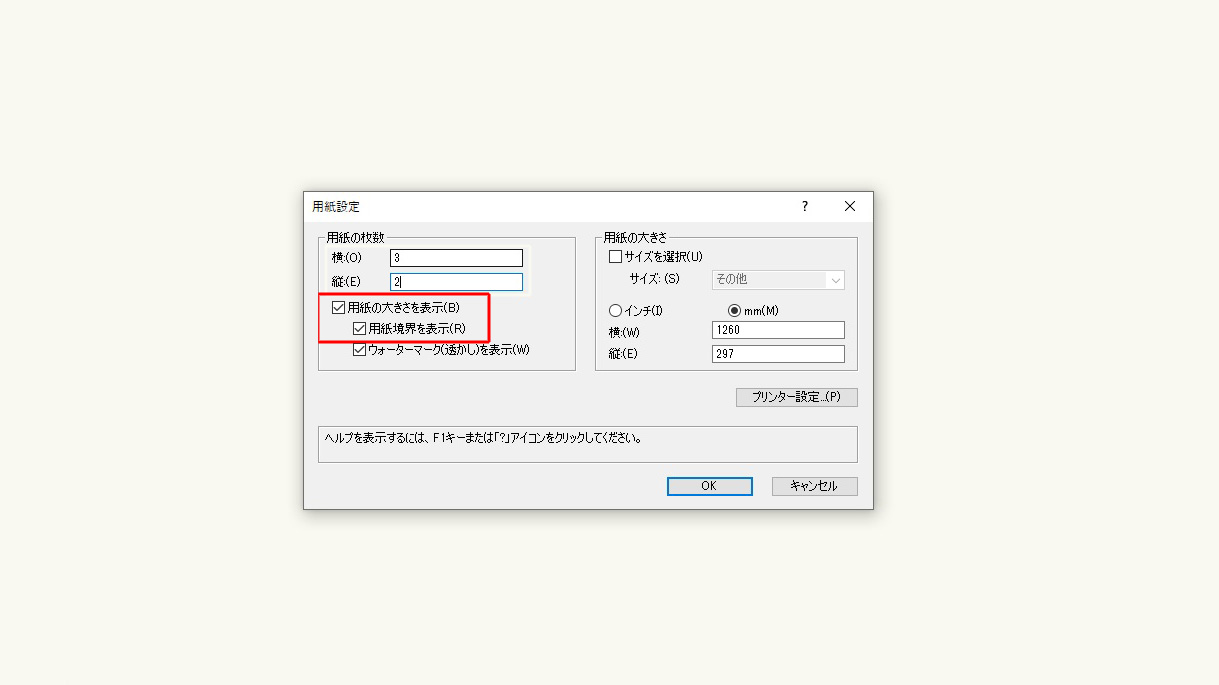

「用紙の大きさを表示」、「用紙境界を表示」にチェックを加え、用紙範囲内に作図できるようにします。

「ウォーターマーク(透かし)を表示」については、気にしたことがないのですが、こちらも普段からいつもチェックを入れています。

プリンター設定で印刷時の用紙ずれを無くす。

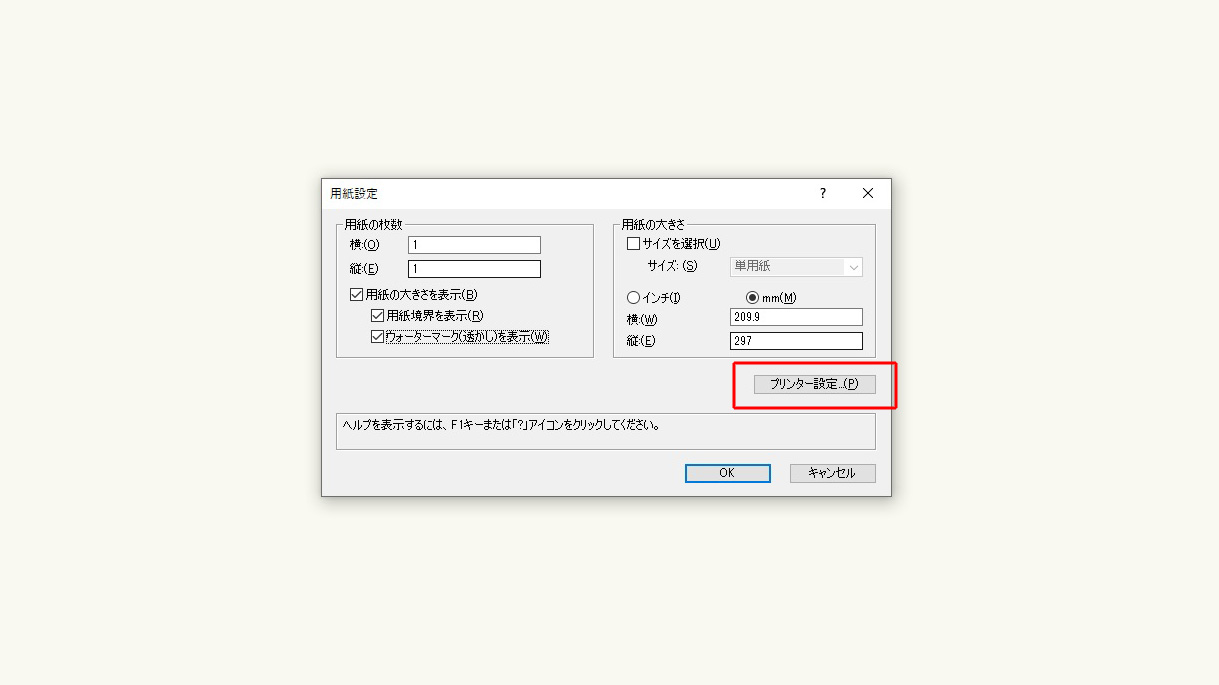

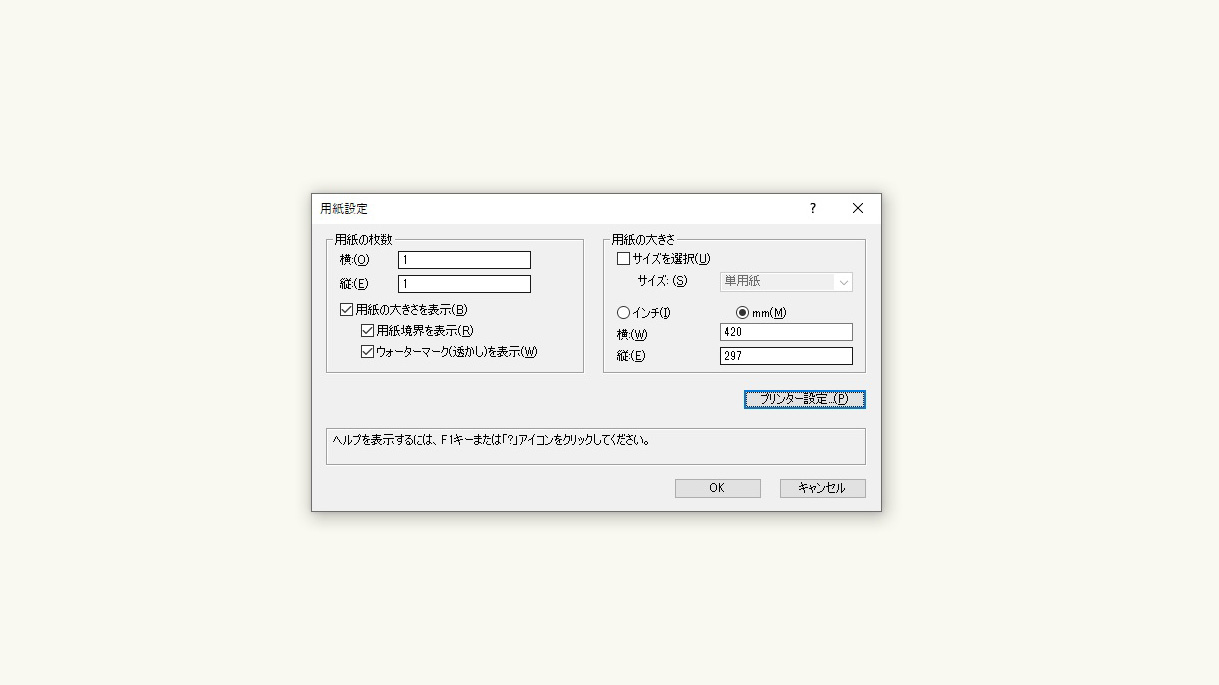

次に用紙の大きさを決める為にサイズや寸法部分を設定しますが、僕が普段使うのは「プリンター設定」という項目です。ここから用紙設定をすることで、用紙設定側と印刷設定側の用紙サイズを同時に合わせることができます。

そもそも用紙設定と印刷設定というのは別々で分かれている為、用紙設定側でA3になっていたとしても、プリンター設定側でA4になっていると、A3の用紙をA4サイズで4分割で印刷することになってしまいます。(用紙の枚数の横、縦の数値が1.4141のような半端な枚数になります)

なので、そうならない為に用紙設定側と印刷設定側の用紙サイズを同時に合わせることができるのが、この「プリンター設定」という部分であり、印刷時の用紙がずれを解決する方法になります。

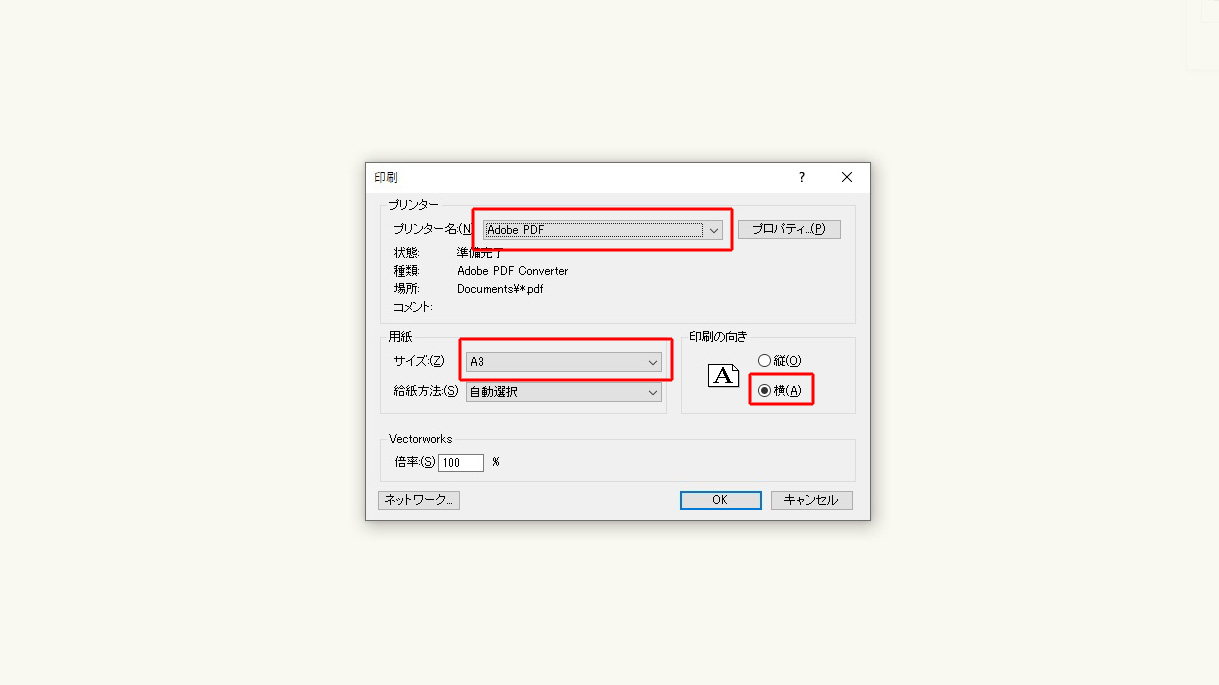

こんな感じで、印刷という表示が出てきます。ここで実際に使用する「プリンター名」又は「Cube PDF」又は「Adobe PDF」を選択します。

僕の場合は基本A3の図面を書くのでA3。印刷向きは横向きとします。

すると用紙設定欄の部分が、そのプリンターのA3用紙に合わせてサイズ横420 縦297と登録されます。OKを選択します。

これで、プリンターに合わせたA3の用紙1枚が完成です。

用紙の枚数については、僕の場合は平面図関係は1枚。展開図・家具図・什器図のような図面は縦長に5、6枚並べて作図しています。

理由としては、上の写真を見て分かるようにA3だと左右に余白が広くなるので、横にも図面があると少しごちゃっとして見づらくなる感じがあります。なので、比較的縦にページを配置していくことが多いです。少しでも参考になればと思います。

関連:水色のグリッド線を印刷で表示する方法

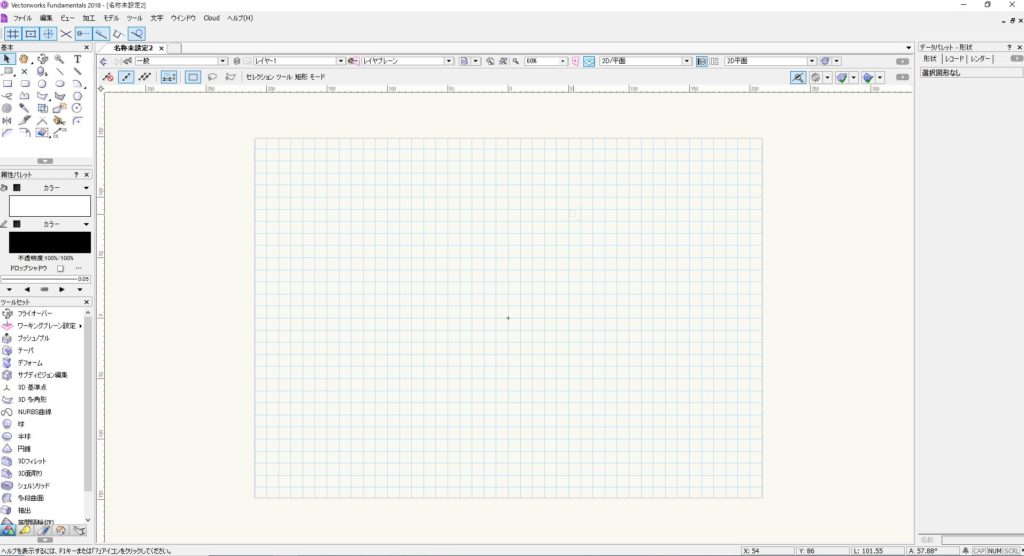

同じ用紙関連の記事として、Vectorworksで水色のグリッド線を印刷で表示する方法についてご紹介致します。手書きでのゾーニングプランなどに使える機能かなと思います。
