本日もNavynotEをお読み頂き、ありがとうございます。NavY(@neibiiii)です。今回はVectorworksを使った平面図の描き方についてご紹介致します。僕は普段、内装関係の設計の仕事に携わっているので、この記事ではインショップの店舗設計を題材にして、作図の流れを初心者の方にも分かるように1から解説したいと思います。

題材は店舗設計ですが、ショールームやオフィス、住宅設計等、色んな場面で使える内容になっていると思いますので、ぜひ最後までご覧になってみてください。※こちらの記事ではVectorworks 2022年度版 Windows用を使用して記事を書いています。





Vectorworksを使った平面図の描き方(手順)

平面図の描き方について、下記手順の流れで説明していきたいと思います。

①新規用紙作成
②図面枠をつくる
③区画図・躯体図を取り込む
④壁を描く
⑤建具を描く
⑥什器・ラックを描く-レイアウト
⑦避難導線を描く
⑧床を描く
⑨寸法を描く
⑩画面登録をする

①新規用紙を作成する

①新規でA3横向きの用紙を作っていきます。細かい内容については、Vectorworks「用紙設定」の使い方。印刷すると用紙がずれる原因の解決方法の記事でも紹介しているので、よかったらご覧になってみてください。

「メニューバー」→「ファイル」→「新規」をクリックします。

「用紙の作成」のダイアログが表示されます。「新規に作成」にチェックを入れて「OK」をクリックします。「テンプレートを使用」する方法についてはVectorworks 新規用紙のテンプレートの作り方、開き方の記事でご紹介しているので、興味のある方はご覧になってみてください。

新規用紙が作成できました。次は用紙設定をしていきます。

「メニューバー」→「ファイル」→「用紙設定」をクリックします。

「用紙設定」のダイアログが開かれます。「プリンター」設定をクリックします。

「印刷」のダイアログが表示されます。
「プリンター名」横のドロップダウンリストをクリックし、「プリンター名」「Cube PDF」「Adobe PDF」を選択します。「サイズ」の項目でA3を選択します。「印刷向き」の項目で「横向き」にチェックを入れて「OK」をクリックします。

A3横向きの用紙ができました。用紙設定はこれで完了です。

②図面枠をつくる

②図面枠をつくります。今回は以前Vectorworks 簡単な図面枠の作り方の記事で作成した図面枠をコピーして、①で作成した用紙に貼り付けて使いたいと思います。作業手順は図面枠用の新規レイヤを作成し、図面枠の素材を別のVectoroworksファイルからコピペするという流れとなります。

※コピーぺせず、図面枠が描いてあるファイルを使って図面を描いていくでもOKです。

デザインレイヤのアイコンをクリックします。

「オーガナイザ」のダイアログが開かれます。「編集」をクリックします。

「デザインレイヤの編集」のダイアログが開かれます。「名前」のところに「画枠」と入力し「OK」をクリックします。

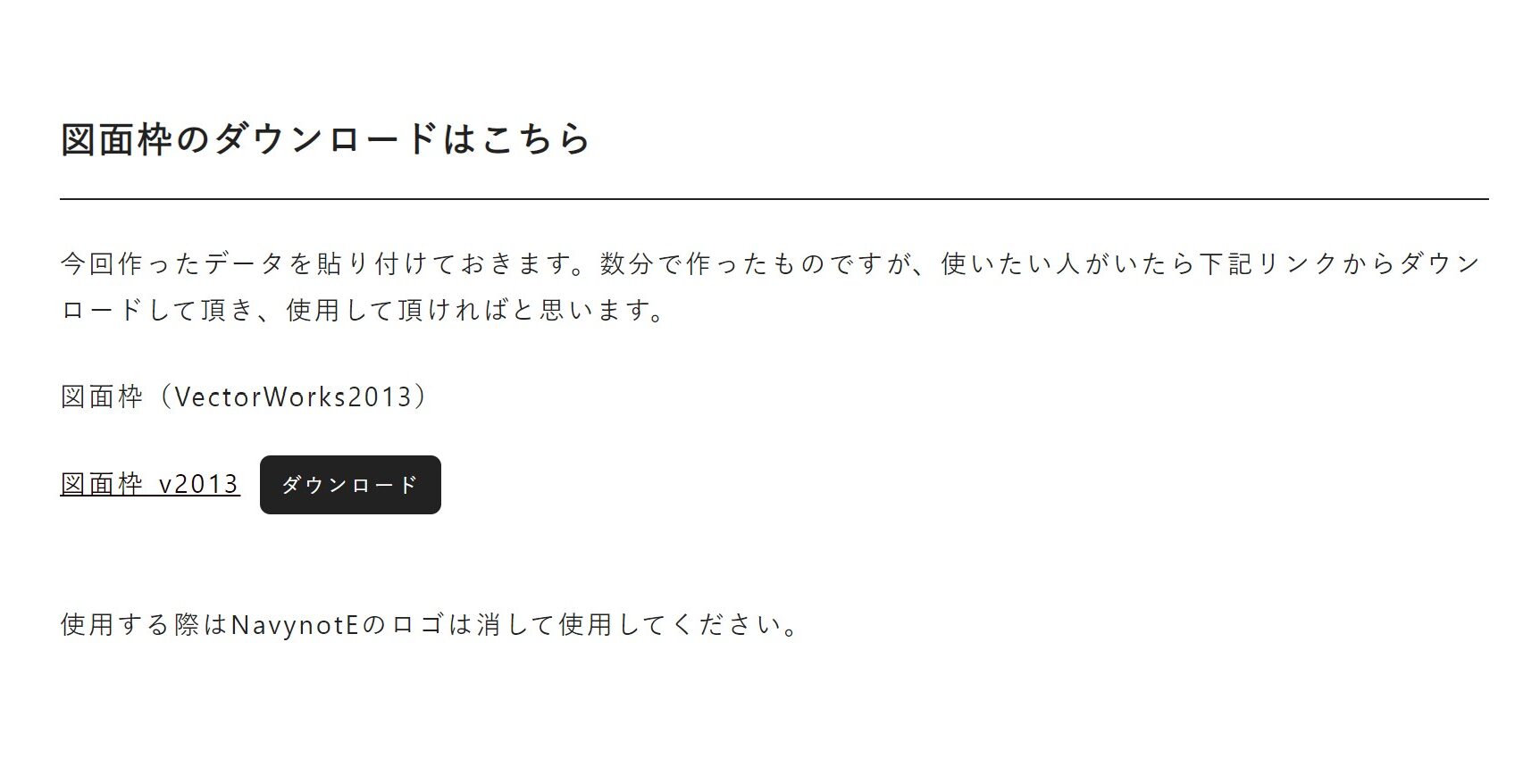

図面枠を入手します。Vectorworks 簡単な図面枠の作り方のページにアクセスして頂き、記事の最後あたりにあるダウンロードボタンをクリックします。

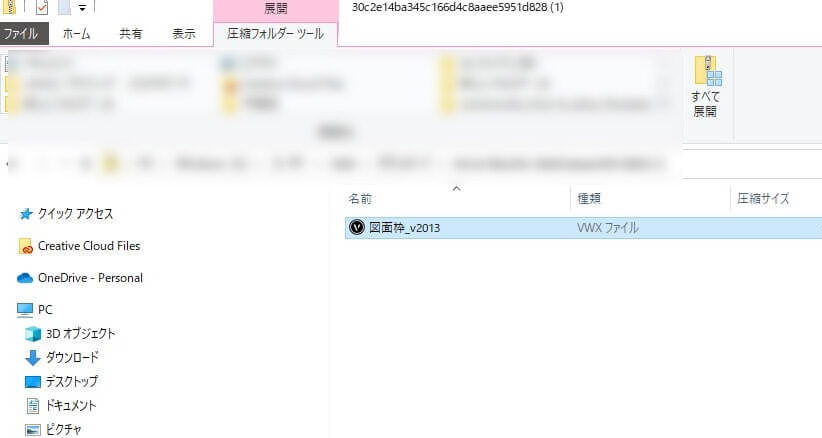

ダウンロードファイルから「図面枠_v2013」のファイルをダブルクリックしてファイルを開きます。

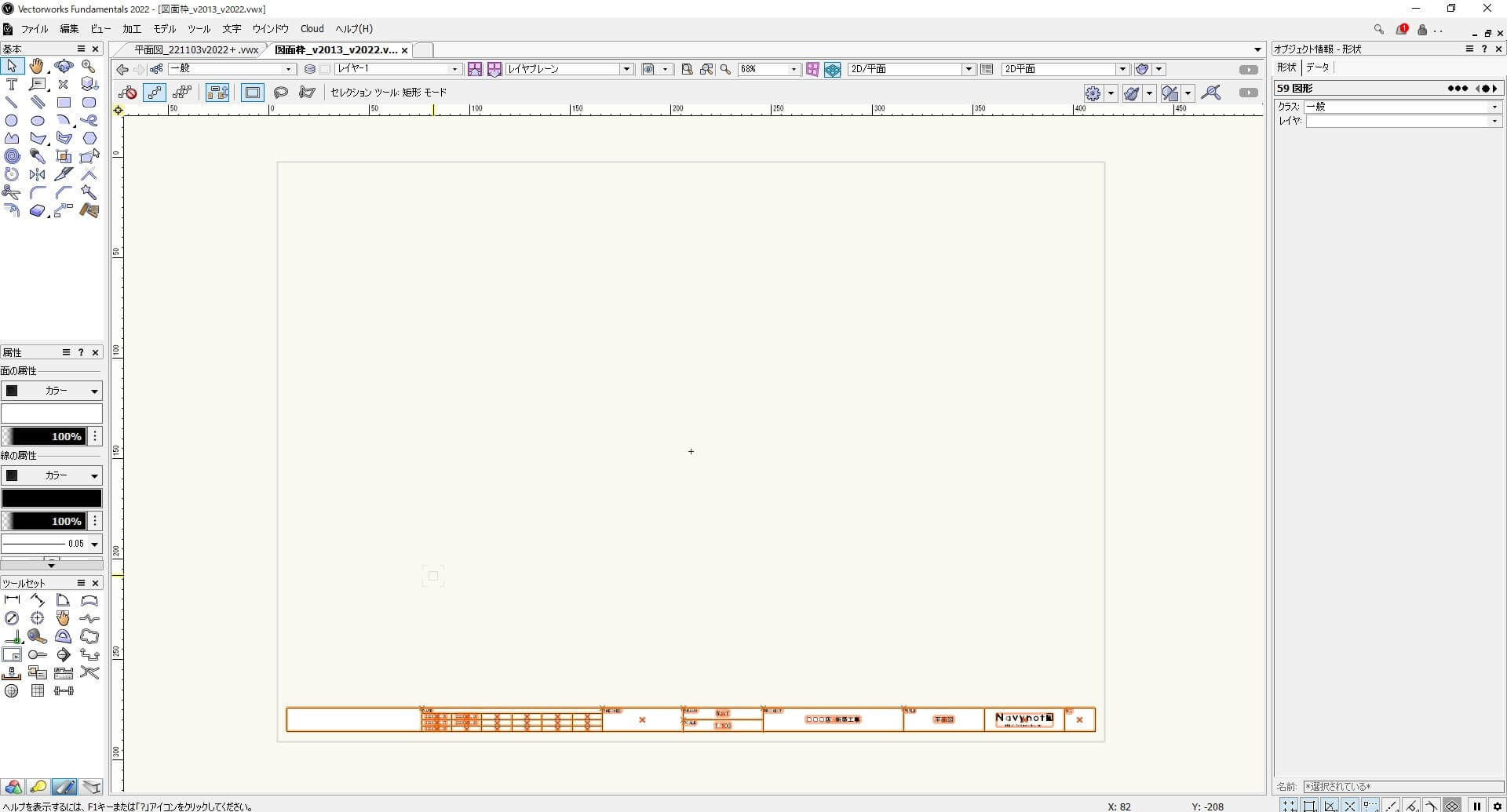

新しいタブで図面枠のデータが開かれます。図枠を選択し「Ctrl+C」キーでコピーします。

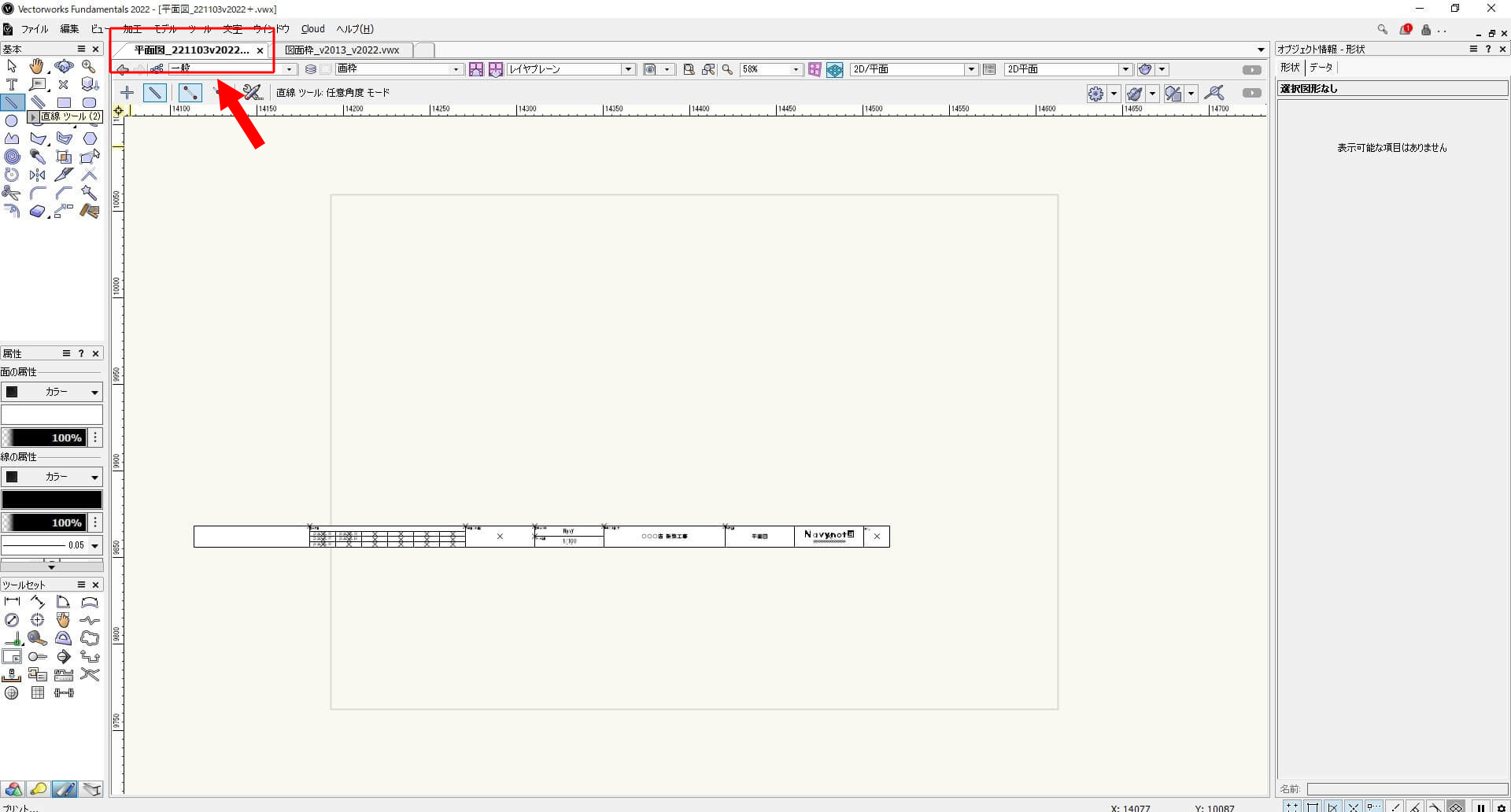

用紙タブを切り替えて「Ctrl+V」キーで移したい用紙に貼り付けます。

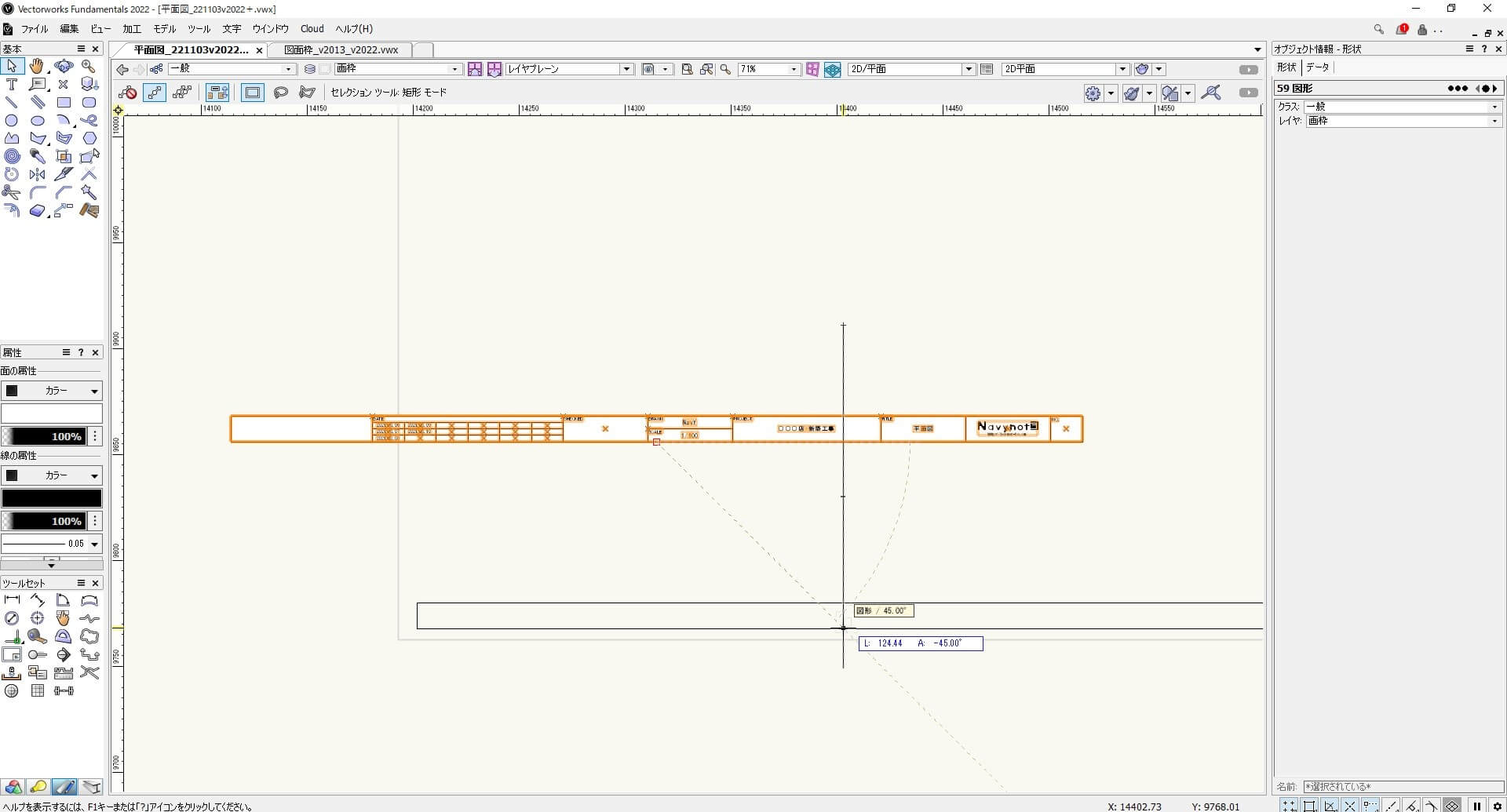

直線ツールなどで用紙の中央に線を引き、図面枠の中央が合うように枠を移動します。

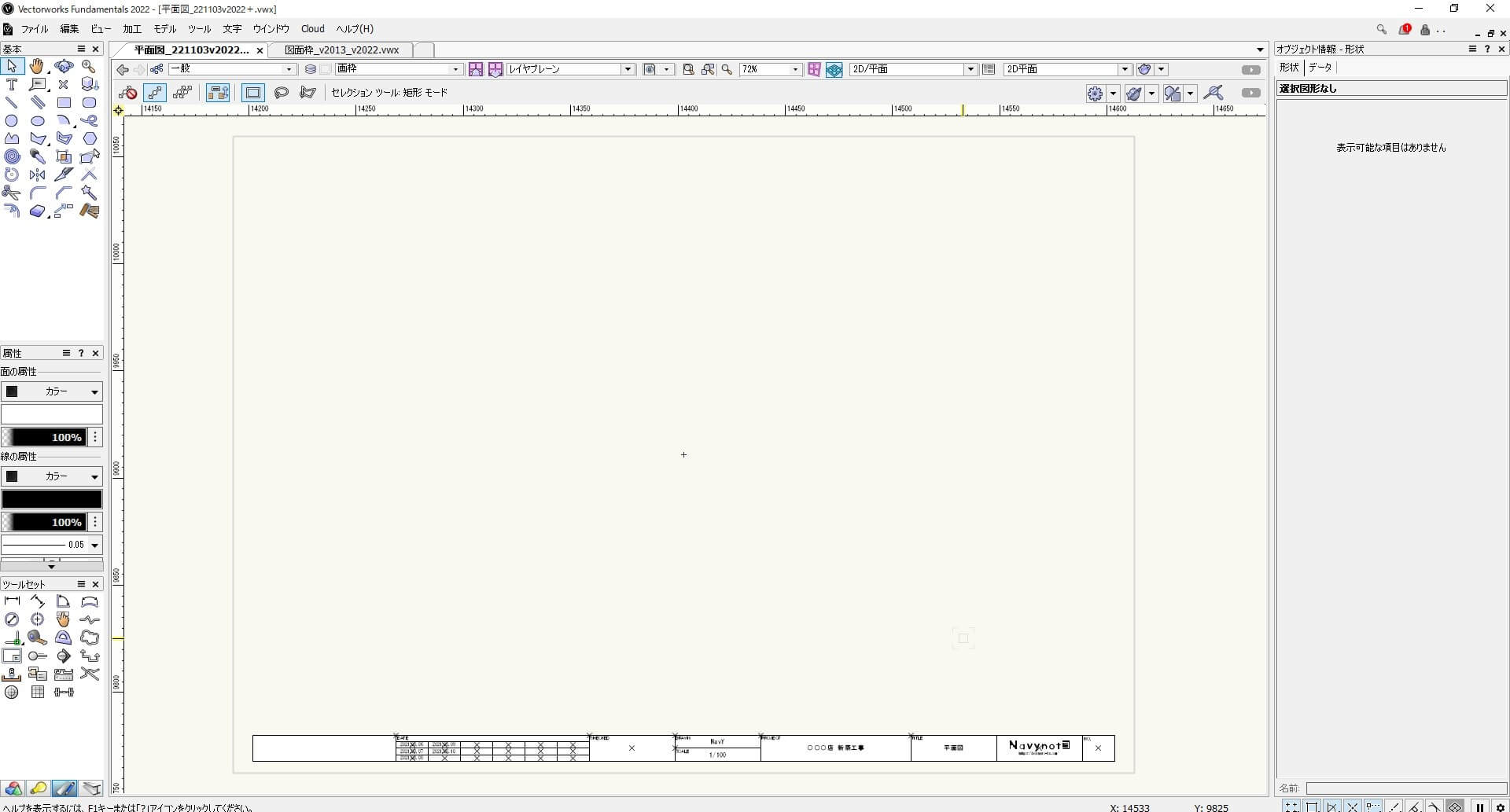

図面枠をつくる工程はこれで完了です。
日付や物件名などは仮で入れいているので、好きな文字に変えて使ってみてください。

③区画図・躯体図を取り込む

③区画図・躯体図を取り込みます。分かりやすく言い換えると店舗やオフィスの出店、入居する場所の壁のことだと考えてもらえればと思います。区画図の取り込みについては、Vectorworksで区画図を取り込み、区画壁下にグレー色の図形を敷く。の記事でも紹介しているので、よかったらご覧になってみてください。

「メニューバー」→「ファイル」→「取り込む」→「DXF/DWG(単一)取り込み」をクリックします。

「取り込む DXF/DWG」のダイアログが表示されます。取り込みたいDXF/DWGファイルを選択し「開く」をクリックします。

「取り込む DXF/DWG」のダイアログが表示されます。「OK」をクリックします。

これで区画図の取り込みは完了です。

④壁を描く

④新しく建てる壁を描いていきます。内装壁は一般的には軽量鉄骨とプラスターボードで構成されます。それを図面では三本線(中央だけ一点鎖線)にして表現することが多いです。Vectorworksで「直線ツール」と「オフセットツール」を使って内装壁を描くの記事でも壁の描き方を紹介しているのでこちらも参考にしてみてください。

デザインレイヤに「新規壁」の名称で新しいレイヤを作成します。

躯体壁横に「線ツール」で45mm離して3本線を描き、中央の1本だけ一点鎖線に変えます。そして3本線をグループ化します。これで90mm厚の壁が作成できました。(壁材によっては厚みは77.5mmや125などになったりもします)

壁に沿わせながらグループにした図形を伸ばします。この際スナップルーペという虫眼鏡のような機能を使ったりするのも便利です。

天井までの壁を緑、少し低い壁を青で色分けしました。※一旦区画図レイヤを非表示にしています。

これで壁を描く作業は完了です。

⑤建具を描く

⑤建具を描きます。今回はFRの建具と売り場から倉庫へ行くための建具を作成します。FRの建具は扉付きとし、倉庫への建具は扉無しのカーテンとします。レイヤは先ほど作った「新規壁」に入れます。※レイアウトで壁の変更も多いので、僕は建具を壁レイヤに纏めてしまっていることが多いです。

FRの建具(扉付き)

壁の上に「四角形ツール」で25×90の四角を端点が合うように描きます。これが建具枠の部分となります。

その横に「四角形ツール」で700×90の四角を描きます。これは建具の開口部分となります。

始めに描いた25×90の四角を選択し、「Ctrl +Alt」キーを押しながら図形をドラッグさせて複製をします。

「円弧ツール」で扉の開き部分を描きます。

「直線ツール」で円弧の端と四角形の端点を繋ぐように線を描きます。

反対側のFRに建具を複製します。これでFRの建具(扉付き)の完成です。

倉庫の建具(カーテン)

バックカウンター横の壁に倉庫への入り口を作りたいと思います。まずはW2400xD350の四角形を壁の中央に作ります。

さらにバックカウンターからFRの壁のセンターに倉庫への建具を作りたいので、壁の中心となるガイド線を描きます。

FR建具として作成した図形を「Ctrl+G」キーでグループ化し、「Ctrl+Alt」キーを押しながら図形をドラッグさせてガイド線の位置に複製します。

グループ図形をダブルクリックして編集画面に入ります。

扉の開き部分として描かれた円弧と直線を消します。

「ツールパレット」から「断熱材ツール」を選択し、「生成」の設定を「厚み 50」「ひだの数/厚み 1」にします。

建具枠の内から内までを「断熱材ツール」で線を描きます。

グループの編集を出て、建具をバックカウンターの反対側に「Ctrl+Alt」キー押しながらドラッグで複製します。

ガイドの線を消します。これで倉庫の建具(カーテン)が完成です。

断熱材ツールを使ったカーテンの描き方についてはこちらの記事でも紹介していますので、詳しく知りたい方はご覧になってみてください。→Vectorworksの断熱材ツールを使って簡単にカーテンを描く方法

⑥什器・ラックを描く – レイアウト

⑥カウンターや壁面什器、中島什器を描きます。壁面什器と中島什器は同じ形状が複数並ぶ為、シンボル図形に変換して、変更がしやすいようにしておきます。

カウンター

デザインレイヤに「什器」の名前で新しいレイヤを作成し、チェックを入れて有効にします。

先ほど描いたバックカウンターを選択し、オブジェクト情報パレットで「什器」レイヤに変えます。

次に「Ctrl+C」キー →「Ctrl+Alt+V」キーを押して、同一に図形をコピぺします。

図形が選択された状態で「Ctrl+M」キーを押して「図形を移動」のダイアログを表示させます。Y方向に「-350-800」と入力し、OKをクリックします。

800mmの通路幅を確保をした図形ができました。次はこのカウンターの奥行を変えます。

「オブジェクト情報パレット-形状」で起点を上にして「高さ」の数値を「700」と入力します。

800mmの通路幅を確保した奥行700mmの正面のレジカウンターが作成できました。

壁面什器

「四角形ツール」で幅40、高さ40の四角形を描きます。

「Ctrl+Alt」キー押しながらドラッグで適当な位置に複製します。

「オブジェクト情報パレット」で幅350、高さ1200と入力します。

1200×350の図形上部の辺の中点を選択し、40×40の図形下部の辺の中点に合わせて移動します。

ツールパレットから「ミラー反転ツール」を選択し、40×40の図形を反対側に複製します。

ミラー反転ツールの使い方についてこちらの記事を参考にしてみてください。→Vectorworksで図形を反転して複製する「ミラー反転ツール」の使い方

「文字ツール」を選択し、「W1200×D350」と入力します。「オブジェクト情報パレット」で文字サイズを4ptに変えます。

文字を中点を選択し、ドラッグで図形上に移動します。

「属性パレット」で図形の面に色を付けます。

図形と文字を選択し「メニューバー」→「加工」→「シンボル登録」をクリックします。シンボル図形の作り方はこちら

「シンボルを登録」のダイアルログが表示されます。名前の部分に「壁面什器W1200×D350」と入力して「OK」をクリックします。

「フォルダ選択」のダイアログが表示されます。「OK」をクリックします。

これでシンボルの壁面什器が出来ました。

次にこのシンボル什器を壁にプロットしていきます。「縦横寸法ツール」で柱間に寸法線を描きます。

「Ctrl+Alt+Shift」キー押しながらドラッグで水平移動で寸法線を複製します。

「オブジェクト情報パレット」で起点を中央にして数値を750と入力します。750の部分には壁面ミラーを配置するので、その上下に壁面什器をプロットしていきます。

壁面什器図形の40×40の部分を重ねて3連の壁面什器を作ります。

端が壁面に合うように什器を移動します。

こんな感じに配置します。

750のスペースを起点に上の空いたスペースにも「ミラー反転ツール」で複製します。

「Alt」キーを押しながら図形が含まれるように四角を描き、範囲選択をします。

図形の端点を選択し、「Ctrl+Alt+Shift」キー押しながらドラッグで水平移動で反対側の壁にも什器を複製します。

これで壁面什器のレイアウトが完成です。

ディスプレイテーブル

「四角形ツール」で幅1200、高さ800の四角形を描きます。

「Ctrl+Alt+Shift」キー押しながらドラッグで複製します。

複製した図形を選択して「オブジェクト情報パレット」でサイズを幅1000、高さ450に数値変更します。

図形2つを選択して「属性パレット」で面に色をつけます。

「文字ツール」でディスプレイテーブルW1200×D800×H750、ディスプレイテーブルW1000×D450×H500と入力し、図形上に文字を載せます。

文字と図形をシンボル登録します。これでディスプレイテーブルの完成です。

ハンガーラック

「四角形ツール」で幅25、高さ1200の図形を描きます。

コピー「Ctrl+C」キー→ ペースト「Ctrl+V」キーで図形を複製します。

「Ctrl+L」キーで図形を90度回転させます。

「オブジェクト情報パレット」で幅を450に変えます。

図形上部の中点を合わせるように移動させて

こんな図にします。

「ミラー反転ツール」で1200×25の図形の中点を基点に反対の位置に複製をします。

複製ができたら図形の前後関係を変えます。「Ctrl+B」キーで選択図形を再背面へと移動させます。「前後関係」の使い方についてはこちら

これで短い図形の方が後ろになりました。

「文字ツール」で「ハンガーラックW1200」と記入します。

図形上あたりに文字を移動させ、シンボル登録を使って文字と図形を一緒にシンボル化します。これでハンガーラック什器の完成です。

図のように柱間に寸法を記入します。1700mmのスペースにディスプレイテーブル+ハンガーラックを配置して、1615mmの通路幅を均等にとります。

1700mmの寸法線箇所にディスプレイテーブルとハンガーラックが収まるように配置します。上下の位置は下のシャッターラインから150mm離しておきます。

「ミラー反転ツール」でディスプレイテーブルとハンガーラックを中央の寸法線を基点に複製します。

これでディスプレイテーブルとハンガーラックの配置は完了です。

中島什器

「四角形ツール」で幅40、高さ1200の長方形を描きます。

「属性パレット」で線種を「VW-01 短破線」を選び、点線に変えます。

コピー「Ctrl+C」キー→ ペースト「Ctrl+V」キーで図形を複製します。

「Ctrl+L」キーで図形を90度回転させます。

「オブジェクト情報パレット」で幅を750に変えます。

横向きの長方形下部の中点と縦向きの長方形上部の中点を合わせるように移動させます。

「ミラー反転ツール」で幅40、高さ1200の図形の中点を基点に反対の位置に複製をします。

「四角形ツール」で先程描いた図形の端から端までを被せるように幅750、高さ1250の四角形を描きます。

「属性パレット」で図形の面に色をつけます。「Ctrl+B」キーで選択図形を再背面へと移動させます。

先程塗りつぶした四角形が後ろになり、点線の表記が見えるようになりました。

「文字ツール」で「中島什器W1250×D750」と記入し、図形上に文字を移動させます。

文字と図形を一緒に「シンボル登録」します。これで単体の中島什器の完成です。

次にこの中島什器をレイアウトしていきます。「Ctrl+Alt+Shift」キー押しながらドラッグで中島什器を複製して2連にします。

什器のエンドパネルを作ります。「四角形ツールで」什器端の端点を基点に幅750×高さ25の図形を描きます。

「ミラー反転ツール」で複製します。

図形が均等に配置できるよう寸法を記入して図形を配置します。これで中島什器の配置が完了です。

マネキン

「円形ツール」でφ200の円を描きます。

「楕円形ツール」で横長の楕円を描きます。

「オブジェクト情報パレット」で幅600、高さ400と入力し、楕円のサイズを変えます。

楕円を円の中心に移動します。

マネキンの図形を「シンボル登録」します。

マネキンを図面にプロットします。これでマネキンの配置は完了です。

ミラー

「四角形ツール」で幅20、高さ600の図形を描きます。

配置したい壁面へ移動させます。

「円形ツール」でφ300の円を描きます。

「文字ツール」で「M」の文字を描き、円の中心に移動させます。

作成した図形と文字を「グループ化」します。

反対側の壁へ「ミラー反転ツール」を使って複製します。

壁面什器の空けておいてスペースにミラーをプロットします。什器間のセンターにミラーを配置したいので、赤線で中心位置のガイドを描き、それに合わせてプロットします。

「ミラー反転ツール」で反対側の壁面にもミラーを複製します。

スチールラック

「スチールラック」の新規デザインレイヤを作成します。

「四角形ツール」で幅1200、高さ400の四角形を描きます。

「線ツール」で四角形の内側に斜めの線を描きます。

「文字ツール」で「スチールラックW1200×D400」と入力し、図形上に載せます。

図形と文字を選択して「シンボル登録」します。

シンボル登録したスチールラックを配置していきます。まず壁の端にプロットします。

「配列複製」で「複製の数→4」「X-Y座標を基準に設定→Y1200」と入力し、「OK」をクリックします。

「Ctrl+Alt+Shift」キーを押しながらドラッグで反対側の壁にスチールラックを複製します。

同じようにして外周の壁にスチールラックを配置します。

中央にスチールラックを配置していきます。2列のスチールラックを作成し、グループ化します。

スチールラックの前面に「線ツール」でガイドとなる線を描きます。

線をそれぞれ内側に1200mm移動させます。

1200mm移動させた線に合わせてスターラックを合わせます。後は均等の通路幅になるようにスチールラックを配置します。

これでスチールラックの配置が完了です。

⑦避難導線を描く

共有通路から区画内の避難扉までの避難導線を描きます。今回は1200mmの避難導線が必要な場合として描いていきます。

先程作った1200の通路幅をなぞるようにして赤い一点差線を「線ツール」で描きます。

この時レイヤをグレイ表示、スナップにしておくと見易くなり作業がし易いです。

「寸法線ツール」で1200の部分に寸法を入れます。避難導線と描いておくと分かりやすいです。

オブジェクト情報パレットの「注記」に「避難導線」と文字を入力することで表示できます。

こんな感じで避難導線を入り口から避難扉まで描きます。

これで避難導線の作図が完了です。

⑧床を描く




To Be Continued…
